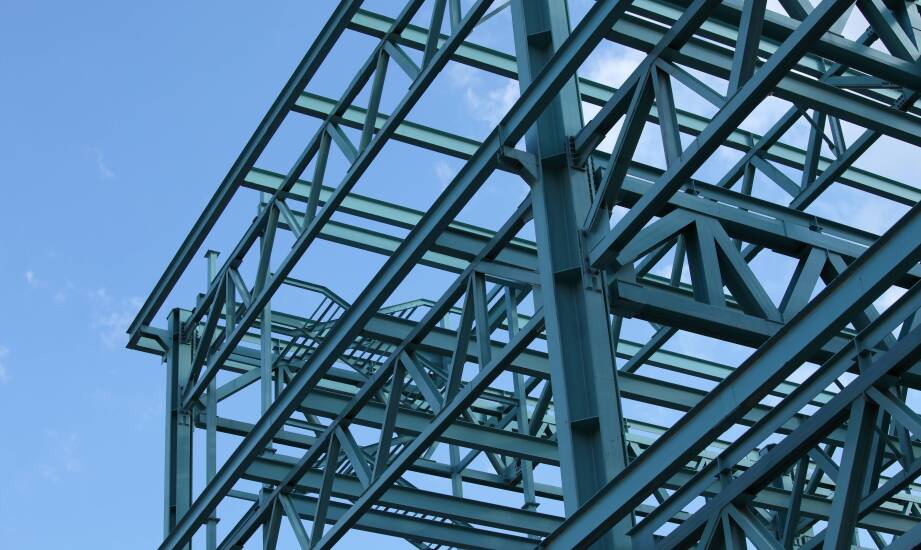

Jak jeden model BIM porządkuje projekt, produkcję i montaż konstrukcji stalowych

Rozdźwięk między wizją architektoniczną a rzeczywistymi możliwościami wykonawczymi to główne źródło opóźnień w procesach inwestycyjnych. Dokumentacja płaska często pomija detale technologiczne, co wychodzi na jaw dopiero na hali produkcyjnej lub podczas próbnego montażu. Implementacja środowiska BIM (Building Information Modeling) likwiduje ten problem, tworząc cyfrowego bliźniaka całego obiektu. Praca na jednym trójwymiarowym modelu umożliwia projektantom, inżynierom produkcji i brygadom montażowym korzystanie z identycznej puli danych od pierwszego szkicu aż po oddanie budynku do użytku. Takie podejście eliminuje konieczność interpretacji niejasnych rysunków i domysłów na placu budowy.

Przeczytaj również: Elementy betonowe w projektowaniu ogrodowych przestrzeni rekreacyjnych.

Przepływ danych między modelem a maszynami CNC

Model cyfrowy gromadzi precyzyjną geometrię każdego detalu konstrukcyjnego. Inżynierowie definiują w nim dokładny kształt, długość profili, rozmieszczenie otworów oraz grubość zastosowanych węzłów blach. Środowisko to przechowuje również ścisłe parametry materiałowe, wytyczne dotyczące powłok antykorozyjnych oraz specyfikacje połączeń spawanych i śrubowych. Automatyczne generowanie zestawień materiałowych na podstawie trójwymiarowej bryły wyklucza błędy typowe dla ręcznego zliczania elementów. Oprogramowanie eksportuje pliki w formatach bezpośrednio czytelnych dla maszyn numerycznych. Dane trafiają prosto do sterowników, kontrolując cięcie laserowe, wiercenie i plazmowanie bez dodatkowej ingerencji operatora w kod.

Przeczytaj również: Porównanie donic betonowych prostokątnych z innymi kształtami i materiałami

Oprogramowanie samodzielnie identyfikuje kolizje twarde przed rozpoczęciem fizycznej obróbki materiału. System ostrzega projektantów, gdy stalowy dźwigar przecina się z planowaną trasą instalacji wentylacyjnej lub gdy w słupie brakuje otworów pod stężenia wiatrowe. Wychwycenie konfliktów przestrzennych na ekranie komputera zapobiega kosztownemu przerabianiu gotowych elementów na placu budowy. Cyfrowe środowisko usprawnia porządkowanie kolejności prefabrykacji, przypisując każdemu elementowi unikalny numer identyfikacyjny. Ułatwia to płynne zarządzanie magazynem, śledzenie postępów prac na spawalni oraz planowanie wysyłek gotowych partii materiału na miejsce inwestycji.

Przeczytaj również: Jakie technologie wspierają uzyskanie białego certyfikatu energetycznego?

Wpływ cyfrowego prototypowania na prefabrykację

Konstrukcje stalowe wykonywane na indywidualne zamówienie wymagają absolutnej zgodności z dokumentacją warsztatową. Szczecińska spółka AGICO od 1986 roku produkuje spawane elementy dla przemysłu i budownictwa, utrzymując wydajność parku maszynowego na poziomie 700 ton miesięcznie. Wykorzystanie zrobotyzowanych stanowisk spawalniczych oraz wycinarek laserowych wymaga dostarczenia bezbłędnych danych wsadowych, które zapewnia poprawnie opracowany model przestrzenny. Certyfikacje zakładowe, takie jak PN-EN ISO 3834-2 czy 1090-2, wymuszają rygorystyczną kontrolę jakości spoin i zastosowanych stopów. Oparcie produkcji o jeden spójny system ułatwia zachowanie norm na każdym etapie technologicznym – od cięcia wstępnego, przez sczepianie, aż po malowanie hydrodynamiczne.

Praca w zintegrowanym środowisku rozwiązuje problem modyfikacji wprowadzanych przez inwestorów w trakcie trwania kontraktu. Zmiana przekroju ramy lub przesunięcie osi słupa w głównym pliku powoduje natychmiastową aktualizację wszystkich powiązanych rzutów, widoków i tabel materiałowych. Automatyczna propagacja zmian na pliki produkcyjne i rysunki montażowe chroni zakład przed wyprodukowaniem serii detali na podstawie zdezaktualizowanych wytycznych. Inżynierowie natychmiast otrzymują zaktualizowane parametry, zachowując ciągłość obróbki mechanicznej. Model upraszcza także wyznaczenie środków ciężkości złożonych elementów, co ma kluczowe znaczenie dla bezpieczeństwa podczas podnoszenia wielkogabarytowych kratownic przez dźwigi.

Kiedy pełna integracja danych przynosi rezultaty

Cyfryzacja procesu wytwarzania nie jest uniwersalnym wymogiem dla każdej inwestycji. Zintegrowane modelowanie sprawdza się przede wszystkim w przypadku skomplikowanych obiektów wielobranżowych, takich jak hale produkcyjne z suwnicami, zaawansowane wiaty logistyczne czy specjalistyczne infrastruktury kolejowe. W takich realizacjach nagromadzenie instalacji oraz nietypowa geometria węzłów wymuszają bezwzględną koordynację przestrzenną między wieloma niezależnymi podwykonawcami.

Proste, wysoce powtarzalne obiekty o standardowych rozpiętościach często opierają się na uproszczonych procedurach. Koszt wdrożenia oprogramowania i czas niezbędny na przygotowanie zaawansowanych modeli informacyjnych mogą przewyższyć oszczędności wynikające z samej optymalizacji pracy maszyn. Decyzja o wyborze standardu cyfrowego zależy ostatecznie od stopnia skomplikowania projektu, jednak w przemyśle ciężkim praca na wspólnym trójwymiarowym prototypie staje się dominującą praktyką gwarantującą terminowość.
